इस्पात ट्यूबलर ध्रुव
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | JSHG |
| प्रमाणन | ISO/CNAS/IAF/CA |
| मॉडल संख्या | HG-सपा |

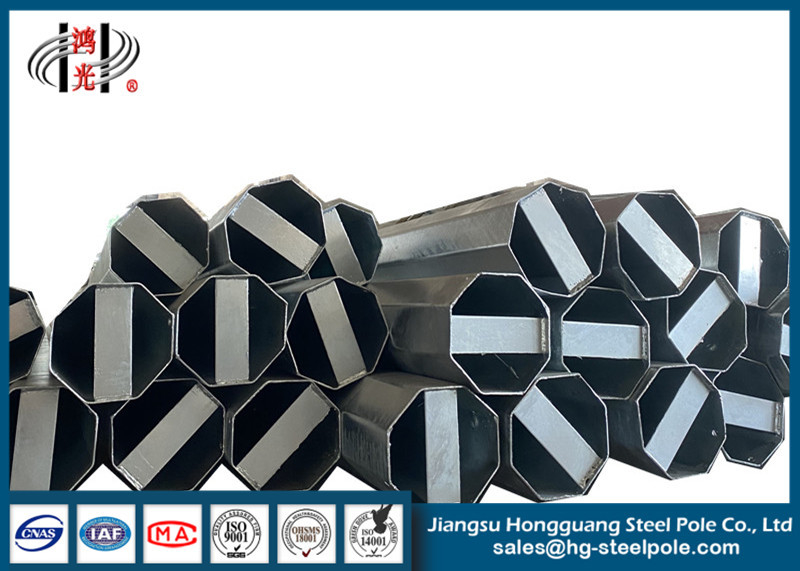

10kv-500kv जस्ती स्टील पावर डिस्ट्रीब्यूशन पोल इलेक्ट्रिकल ट्रांसमिशन लाइन स्टील टॉवर
ध्रुव का आकार
गोल शंक्वाकार;अष्टकोणीय पतला;सीधा वर्ग;ट्यूबलर कदम रखा;
शाफ्ट स्टील शीट से बने होते हैं जिन्हें आवश्यक आकार में मोड़ा जाता है और ऑटोमैटिक आर्क वेल्डिंग मशीन द्वारा अनुदैर्ध्य रूप से वेल्ड किया जाता है
पाउडर कोटिंग
शुद्ध पॉलिएस्टर पाउडर पेंटिंग, के अनुसार रंग वैकल्पिक है
आरएएल कलर स्टारडैंड।
दराज़बंदी
इन्सर्ट मोड, इनरफ्लेंज मोड, फेस टू फेस जॉइंट मोड के साथ पोल का जुड़ना।
बेस प्लेट लगी हुई है
बेस प्लेट चौकोर या गोल आकार में होती है जिसमें एंकर बोल्ट के लिए स्लॉटेड छेद होते हैं और ग्राहकों की आवश्यकता के अनुसार आयाम होते हैं।
ग्राउंड माउंटेड
लंबाई ग्राहकों की आवश्यकता के अनुसार भूमिगत दफन।
गुणवत्ता नियंत्रण
हम ISO9001-2008 के प्रवाह के अनुसार गुणवत्ता को नियंत्रित करते हैं।उत्पाद के विनिर्देशों/मानकों के अनुपालन को सुनिश्चित करने के लिए उत्पादन के प्रत्येक चरण में गुणवत्ता का उपयोग किया जाता है।कच्चे माल के चरण से तैयार उत्पाद और वितरण तक परिभाषित प्रक्रियाओं के अनुसार उच्च प्रशिक्षित निरीक्षण इंजीनियरों द्वारा सावधानीपूर्वक निरीक्षण किया जाता है।संयंत्र में टावरों की प्रोटोटाइप असेंबली की जाती है।
विशेष विवरण:
| टाइप | स्ट्रेट पोल, टेन्साइल पोल, टर्न पोल |
| के लिए सूट | विद्युत पारेषण लाइन के लिए विद्युत पोल |
| आकार | शंकुवृक्ष, बहु-पिरामिडल, स्तंभकार, बहुभुज या शंक्वाकार |
| सामग्री |
आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2 Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2 साथ ही Q460, ASTM573 GR65, GR50, SS400, SS490ST52 से हॉट रोल्ड कॉइल |
| डिमेंशन की सहनशीलता | +- 2% |
| शक्ति | 35 केवी ~ 550 केवी |
| सुरक्षा का पहलू |
शराब के संचालन के लिए सुरक्षा कारक : 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| डिजाइन भार किग्रा | 300 ~ 1000 किग्रा पोल से 50 सेमी तक लागू होता है |
| निशान | नदी या गोंद के माध्यम से नैन पलटे, ग्राहक की आवश्यकता के अनुसार उकेरें, उभारें |
| सतह का उपचार | एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा आवश्यक किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड। |
| ध्रुवों का जोड़ | इन्सर्ट मोड, इनर फ्लैंज मोड, फेस टू फेस जॉइंट मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 कि.मी/घंटा । |
| न्यूनतम उपज शक्ति | 355 एमपीए |
| न्यूनतम परम तन्यता ताकत | 490 एमपीए |
| अधिकतम परम तन्यता ताकत | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | बिना स्लिप जॉइंट के एक बार बनने के 14 मीटर के भीतर। |
| वेल्डिंग |
दोष परीक्षण। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को अच्छा बनाता है वेल्डिंग मानक: AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
| मोटाई | 2.5 मिमीसे 30 मिमी |
| उत्पादन की प्रक्रिया | रीव सामग्री परीक्षण → काटना → झुकना → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डेबुर → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज → डिलीवरी |
उत्पाद विवरण
इंजीनियरिंग और डिजाइन प्रबंधन
"डिजाइन और प्रौद्योगिकी, पेशेवर और सामान्य, सॉफ्टवेयर और हार्डवेयर" जेएसएचजी का डिजाइन दर्शन है।हमने एक ही उद्योग में डिजाइन संस्थानों और कंपनियों के साथ घनिष्ठ सहकारी संबंध स्थापित किया है।घनिष्ठ संचार और अन्वेषणों के माध्यम से, हमारी कंपनी ने उन्नत डिजाइन अवधारणा को अपनाया, घरेलू और विदेशी प्रथम श्रेणी के डिजाइन सॉफ्टवेयर पेश किए, और उच्च गुणवत्ता वाले कर्मियों को आकर्षित किया।
अनुसंधान एवं विकास विभाग में, कई अनुभवी वरिष्ठ अनुसंधान एवं डिजाइन कर्मचारी और कठोर विकास नेटवर्क हैं, जो यह सुनिश्चित करते हैं कि हमारे डिजाइन प्रस्ताव ग्राहकों की मांग को पूरा करते हैं, यहां तक कि उनकी अपेक्षाओं से भी अधिक।
गुणवत्ता नियंत्रण प्रबंधन
जेएसएचजीISO9001 गुणवत्ता प्रबंधन प्रणाली पारित किया है।इसके अलावा, यह पेशेवर भौतिक और रासायनिक निरीक्षण प्रयोगशाला को संसाधित करता है और एक्स-रे डिटेक्शन सिस्टम, अल्ट्रासोनिक डिटेक्शन सिस्टम, स्क्रीन डिस्प्ले यूनिवर्सल टेस्टिंग मशीन, फोटोइलेक्ट्रिक एमिशन स्पेक्ट्रम एनालाइजर, साथ ही कार्बन और सल्फर माइक्रो कंप्यूटर एनालाइजर आदि से लैस है।
इस बीच, इसने एक वैज्ञानिक और सख्त गुणवत्ता प्रबंधन प्रणाली का गठन किया है, जो तैयार उत्पादों के लिए कच्चे माल के उत्पादों के गुणवत्ता नियंत्रण की प्रभावी और सख्ती से गारंटी देता है।
